エンボスロール

EMBOSSING ROLLS

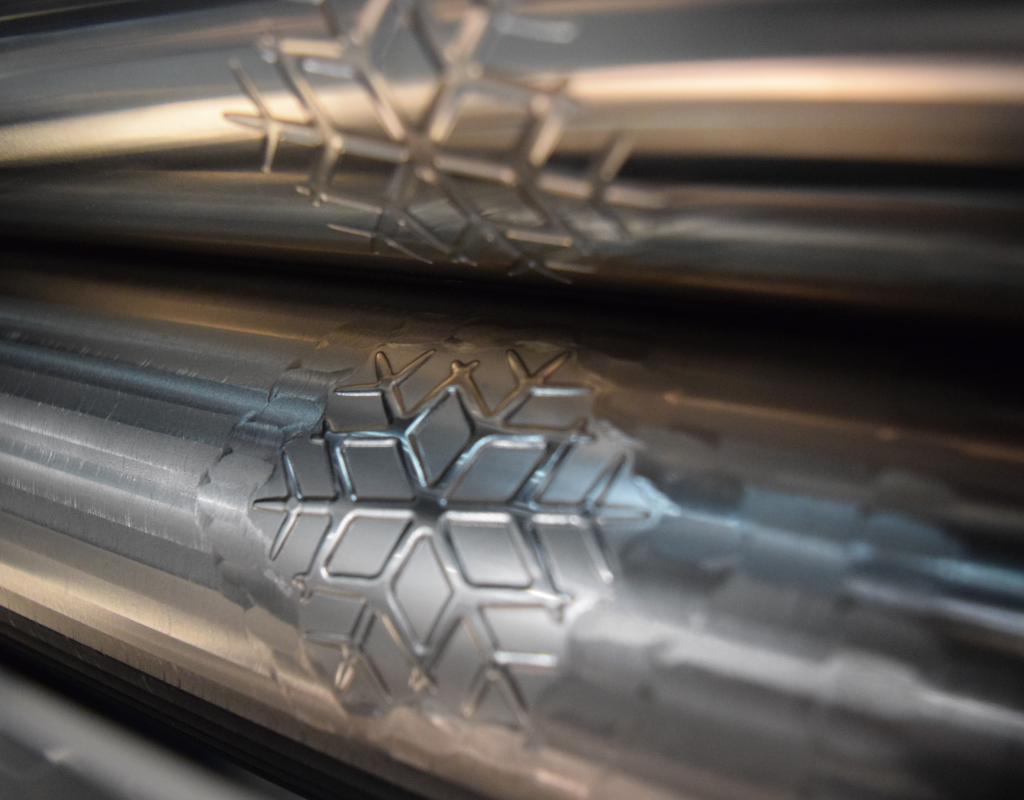

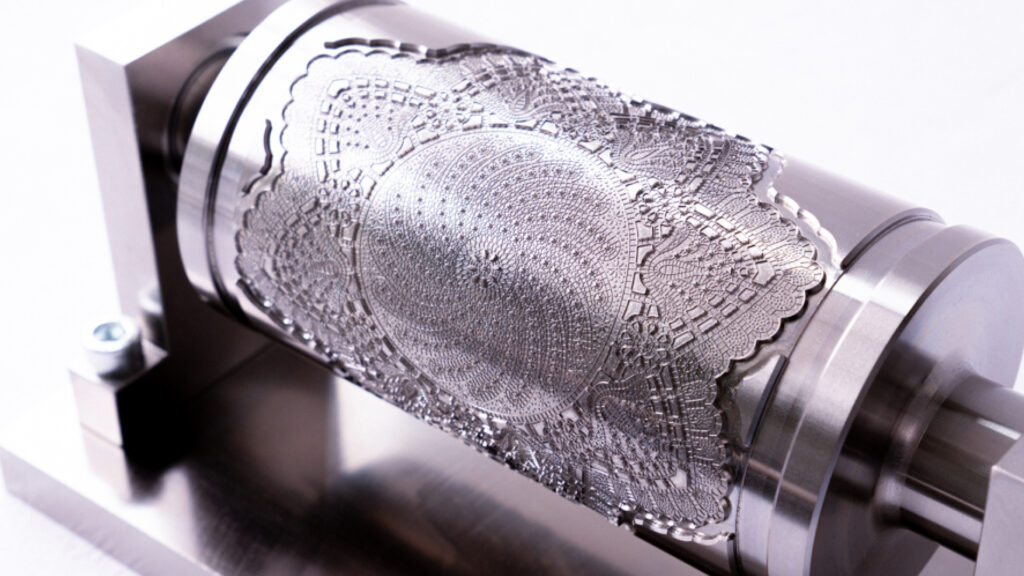

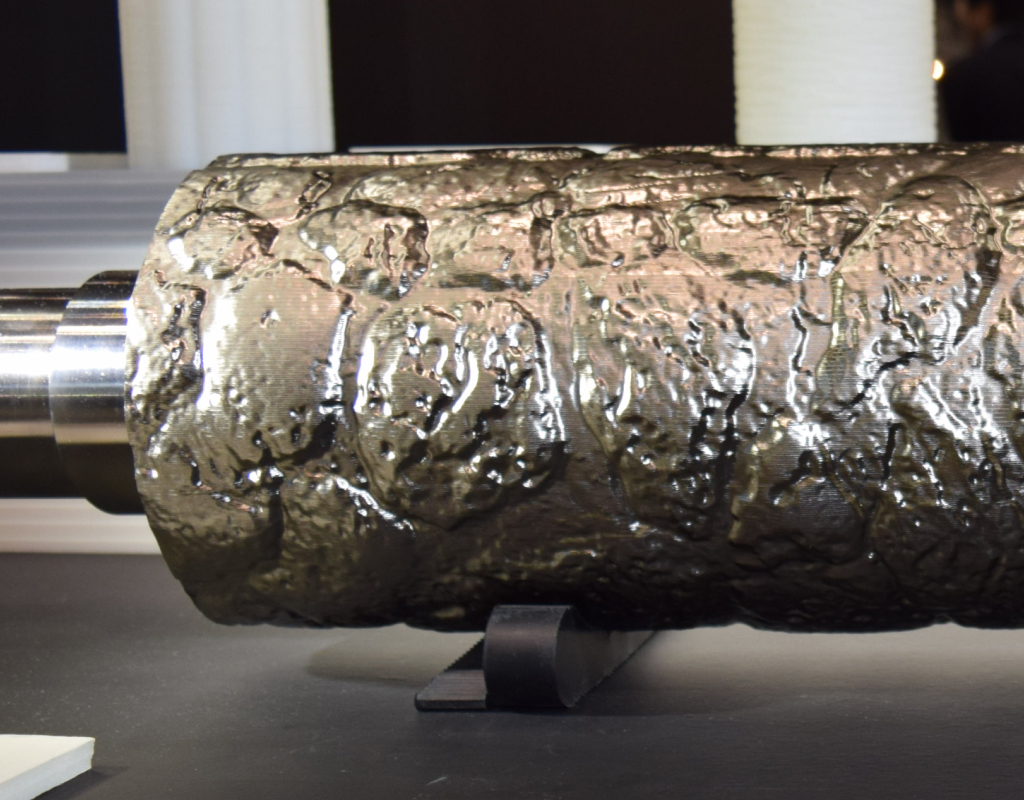

資材に凹凸（エンボス）を付けるためのロールです。
凹凸により製品の機能性（肌ざわり、通気性、透水性、フィット感、強度など）を高めます。
また、自由に模様のパターンを転写し、商品に加飾性（模様、キャラクターなど）を持たせることもできます。
設備条件、生産条件（加熱方法など）に合わせたロールを設計します。

お問い合わせ

特長

1. 機械彫刻により、エッチングよりも深度が深く、微細で立体的で複雑なパターンを作製できます。
2. デジタルデータから彫刻（切削）するためパターンの再現性が高く、安心してリピートオーダーをしていただくことができます。
3. ツジカワのモデリング技術で、イメージされたパターンを3Dデータに加工、ロールに彫刻することができます。
4. エッチング、機械彫刻などすべての製法ができるのがツジカワならではの強みです。
5. エンボスロールおよび周辺装置をユニットで設計・製作も可能です。
6. 試作時の平板、量産移行時のロール、どちらも設計・製作できるのもツジカワならではの強みです。

用途

おむつ、生理用品、マスク、コーヒーフィルター、サイディング、食品生地、金属箔、フィルムなど

材質

ダイス鋼、ハイス材など

仕様

最大ロールサイズ	直径：440φ 長さ：1700mm（1400mm～別途相談必要) 重さ：1t
表面処理	テフロンコーティング、HCrメッキ、TiNコーティング、CrNコーティング等硬度アップ、錆防止、離型性向上など、用途に応じた各種表面処理をご提案します。
製作期間	約6～8週間（図面作成、表面処理が必要な場合、別途相談)
