ダイカット（抜き加工）
フレキシブルダイ（腐食刃）

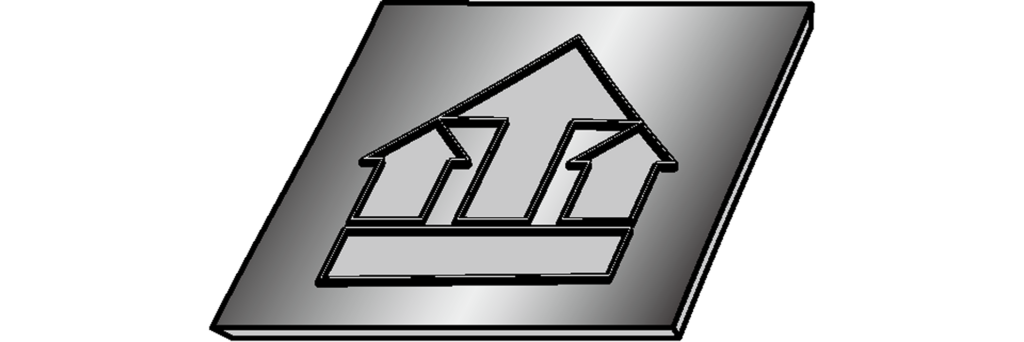

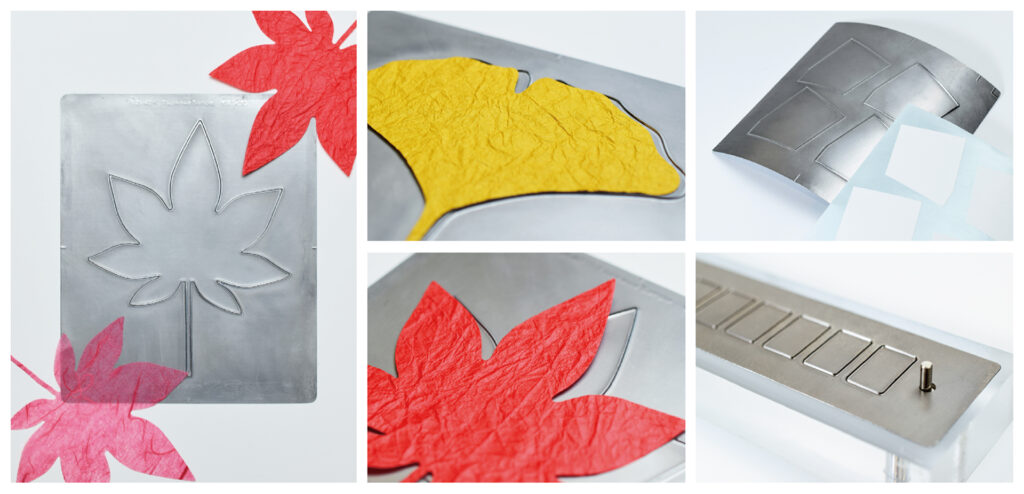

FLEXIBLE DIES主にフィルム関連、シールラベルの抜き加工で使用される薄い刃型です。
腐食後のマシニング加工で厚みのバラつきが無く、刃先形状の高精度化を実現してます。
輪転抜き用と平抜き用どちらも取り扱いしております。

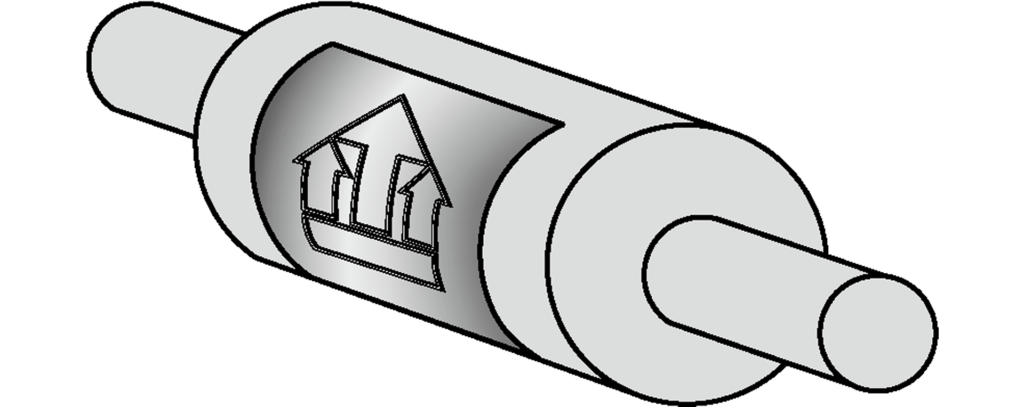

輪転用フレキシブルダイ
- 材料は基本的にSUS材を使用。
サイズが大きい場合、レーザー硬化処理する場合
SK材を使用。 - 保障形状精度±0.05ｍｍ
標準仕様
| 硬度 | HRC44 |
|---|---|
| 最大ベース寸法 | SK：400ｘ500ｍｍ、SUS：280ｘ500ｍｍ |
※刃高はセパレーター（台紙）厚によって決定します
平圧用フレキシブルダイ
- 材料は基本的にSUS材を使用。
サイズが大きい場合、レーザー硬化処理する場合
SK材を使用。 - 保障形状精度±0.05ｍｍ
標準仕様
| 高さ | 0.6mm、0.8mm |
|---|---|
| 硬度 | HRC48 |
| 最大ベース寸法 | SK：360ｘ500ｍｍ、SUS：220ｘ500ｍｍ |
| 高さ | 1.2mm |
|---|---|
| 硬度 | HRC48 |
| 最大ベース寸法 | SK：360ｘ500ｍｍ、SUS：220ｘ500ｍｍ |
2.0t/2.5t仕様 ※2.5tはSKのみ
| 高さ | 2.0mm、2.5mm |
|---|---|
| 硬度 | HRC48 |
| 最大ベース寸法 | SK：260ｘ360ｍｍ、SUS：200ｘ360ｍｍ |
表面処理

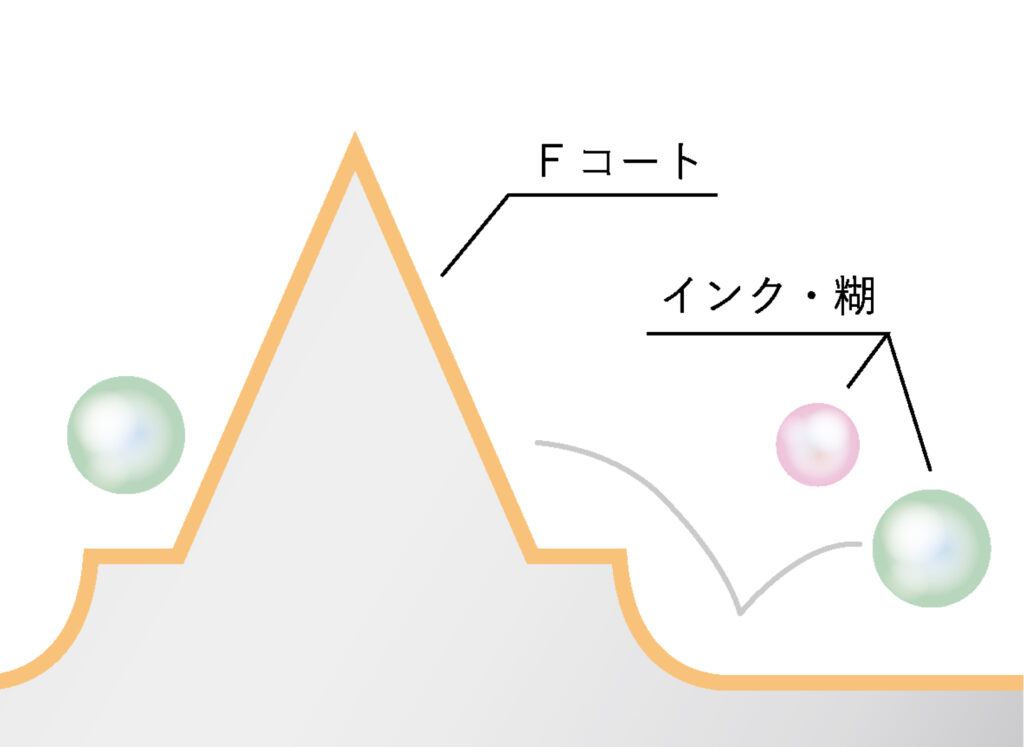

Fコート(非粘着処理)
ツジカワの独自非粘着コーティングである「F コート」は、インク・糊の付着を抑えます。
また、非常に薄いコーティングのため、刃高に影響を及ぼすことがありません。
レーザー硬化処理（耐久性向上）
刃先のみにレーザー照射し、部分焼き入れを行うことによりHRC65の硬度を表現しました。
フルカットなどの刃先の傷みやすいオペレーションに。
DLCコーティング（耐久性向上）
非常に高い硬度と耐摩耗性のDLCをコーティングすることで、長寿命化に効果を発揮します。膜厚は数ミクロン程度です。
特殊仕様
ツジカワでは、下記の特殊仕様をご用意しております。抜きに関してお困りのことがあればぜひご相談ください。抜き材に合わせた最適な仕様をご提案いたします。
仕様は予告なく変更する場合があります

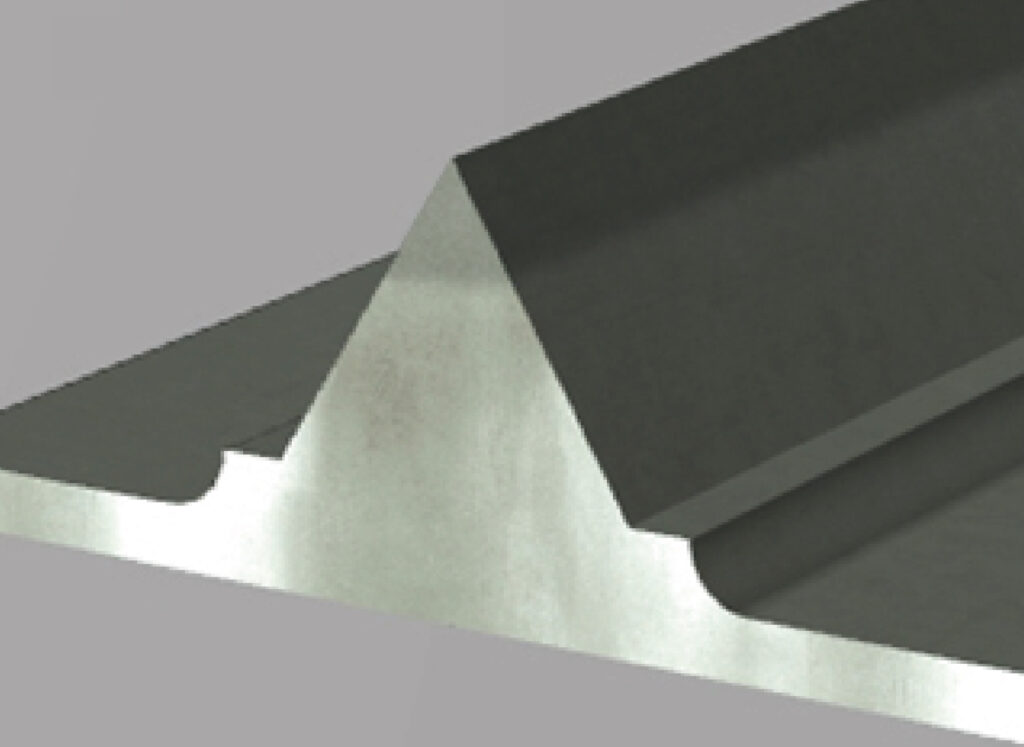

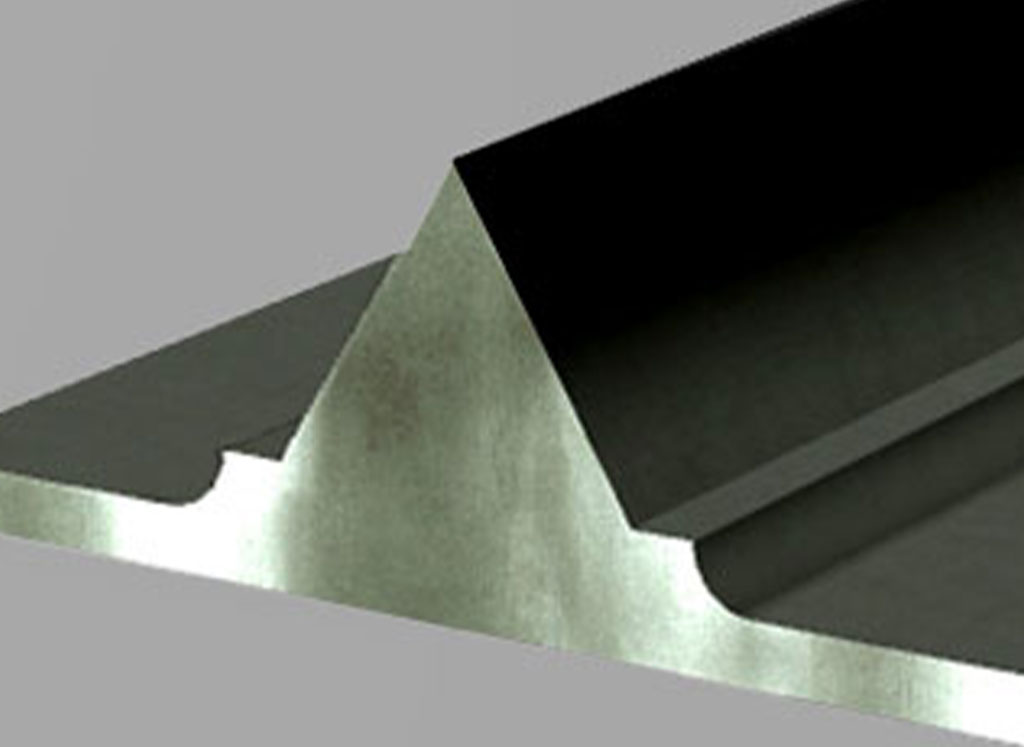

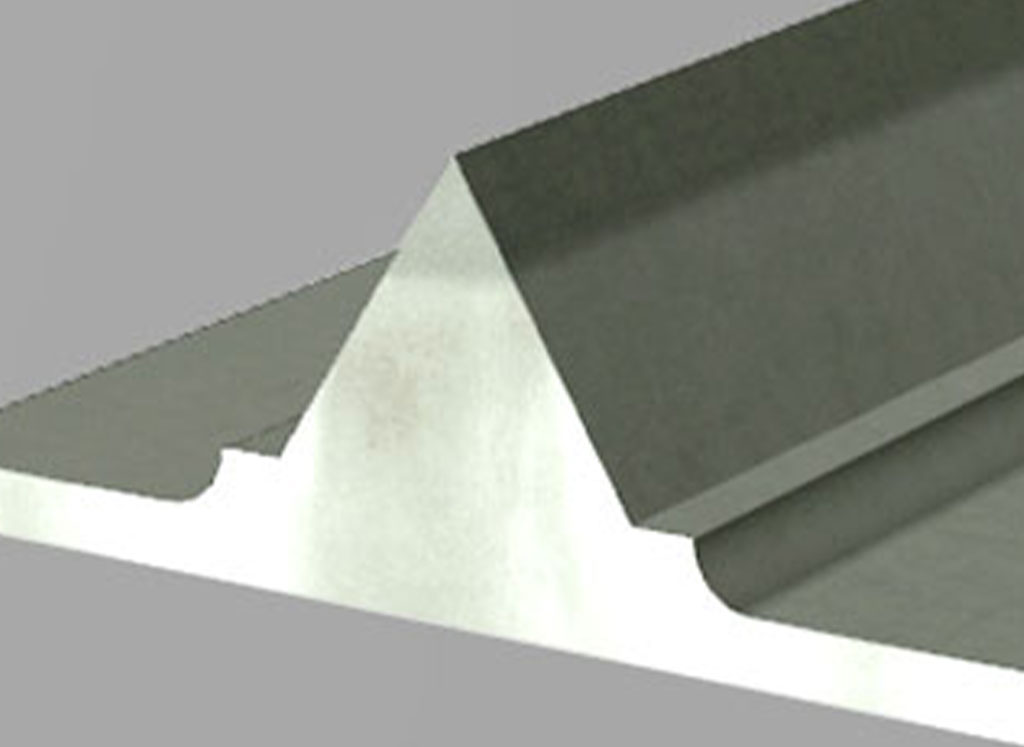

片刃
精度の高い加工を実現
片刃抜き落とし
必要なときに

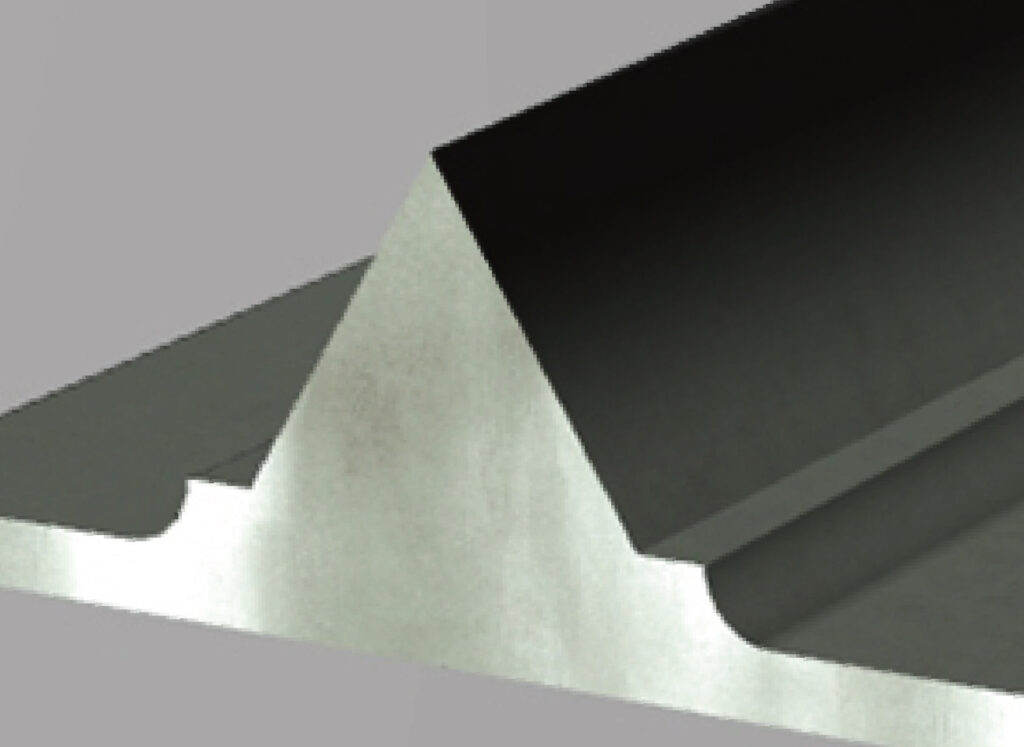

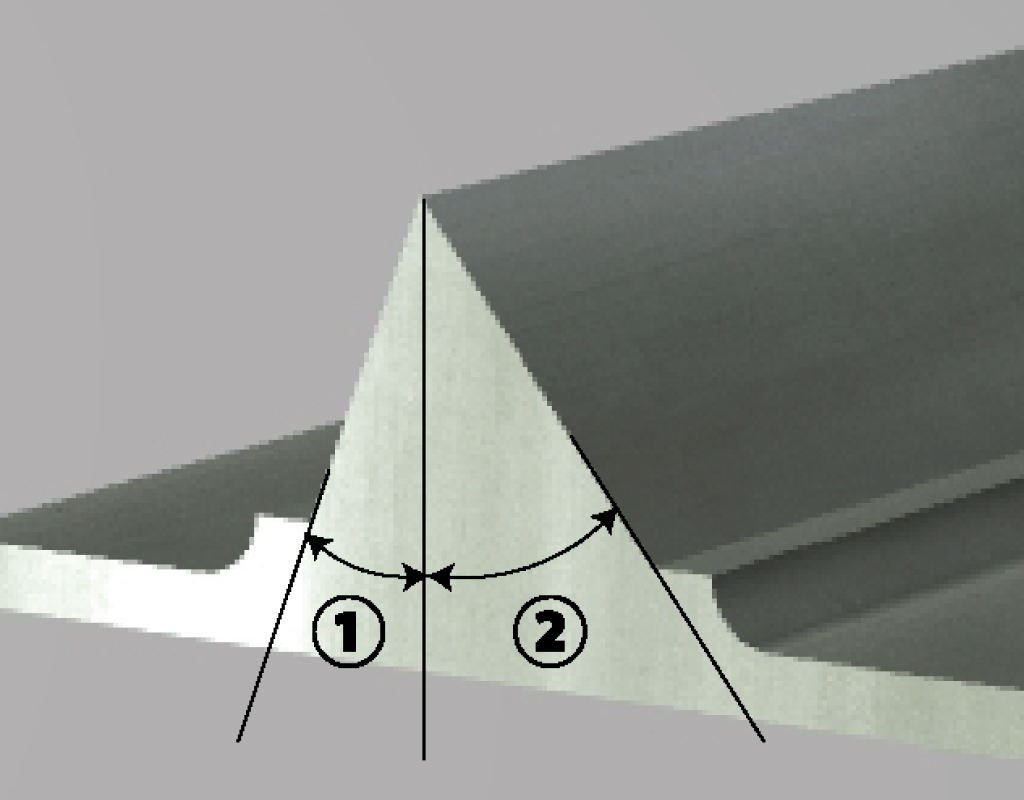

異角コンビネーション
の6種より、角度の組み合わせが可能

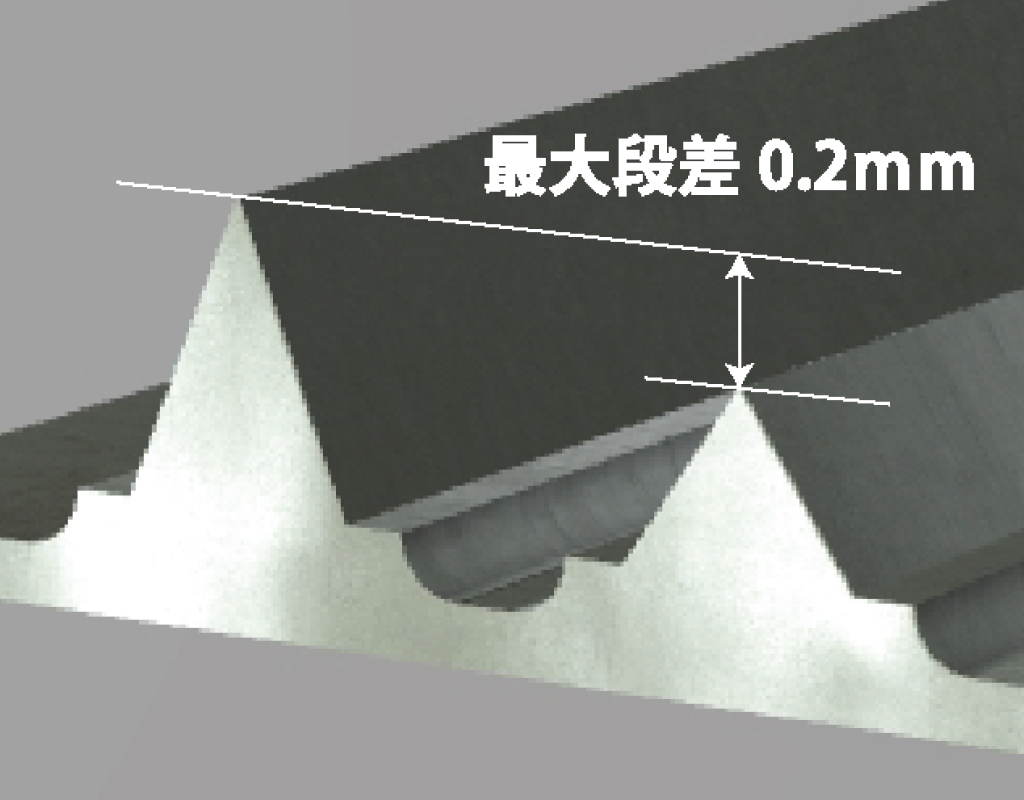

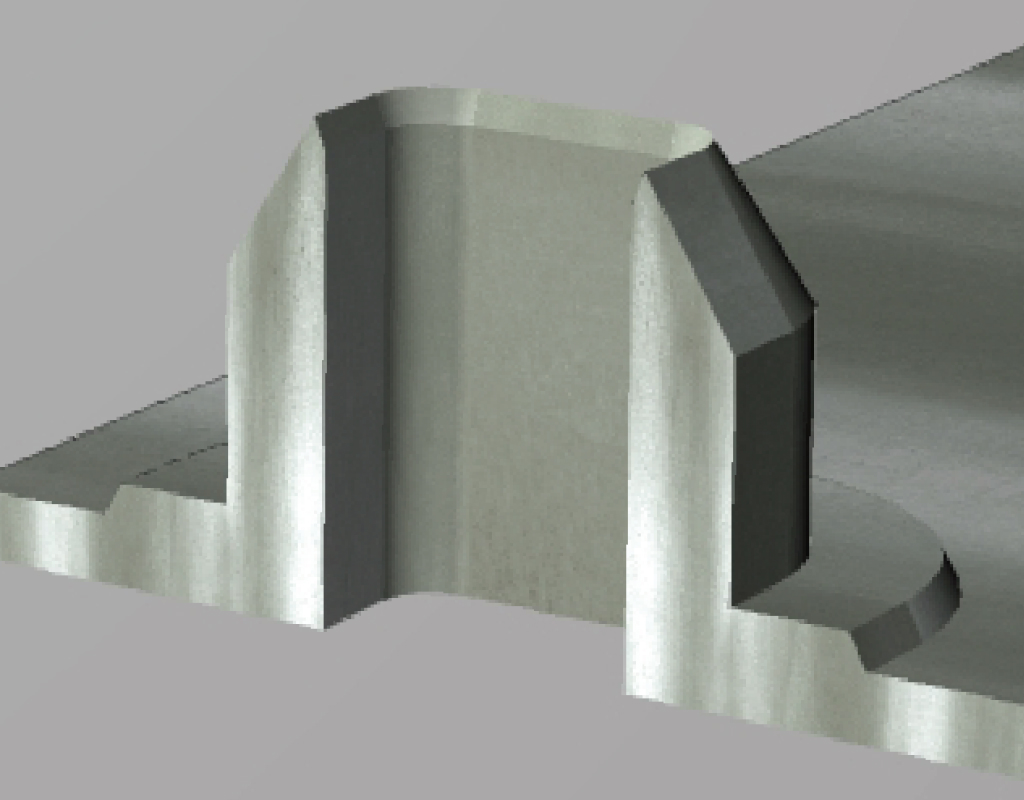

刃高ギャップ

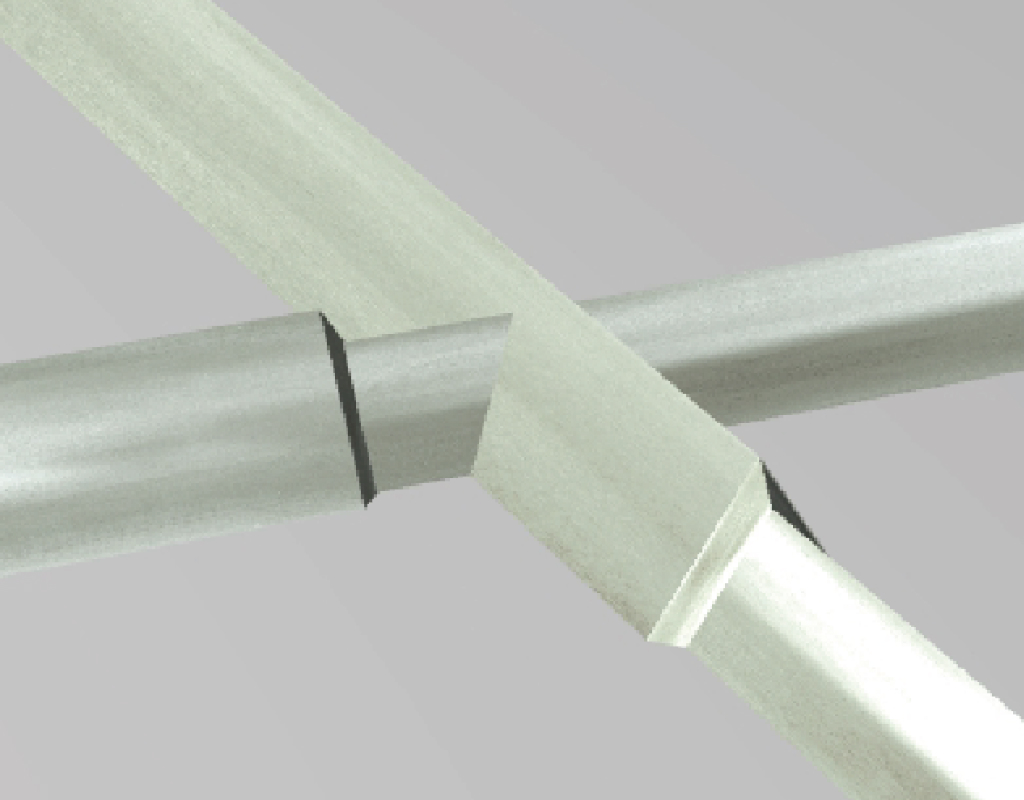

T字ギャップ
段差可能

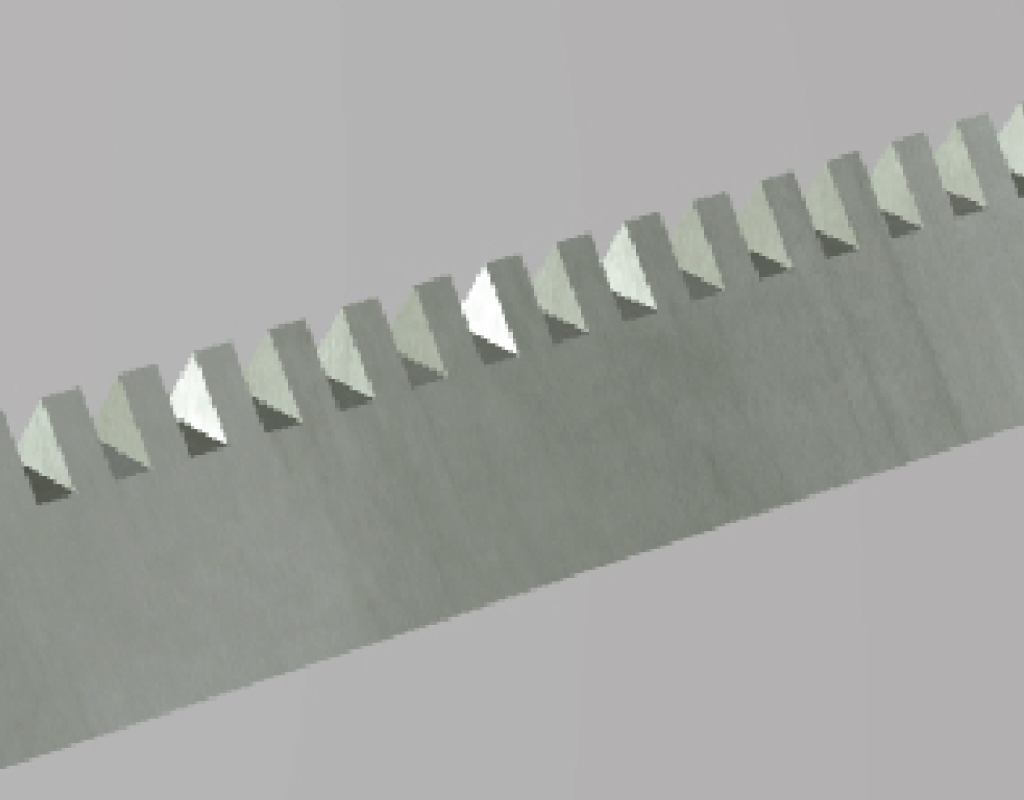

ミシン刃・マイクロミシン刃
CUT:0.2mm/UNCUT:0.15mm
その他のピッチも可能

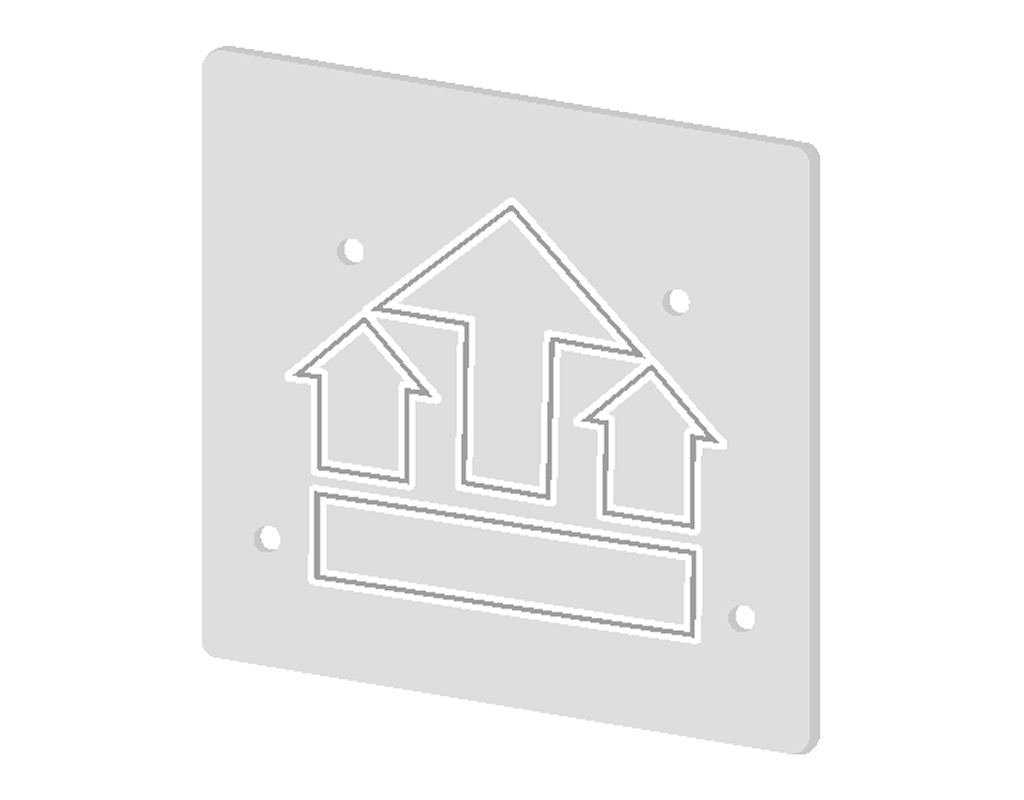

ベース貫通穴

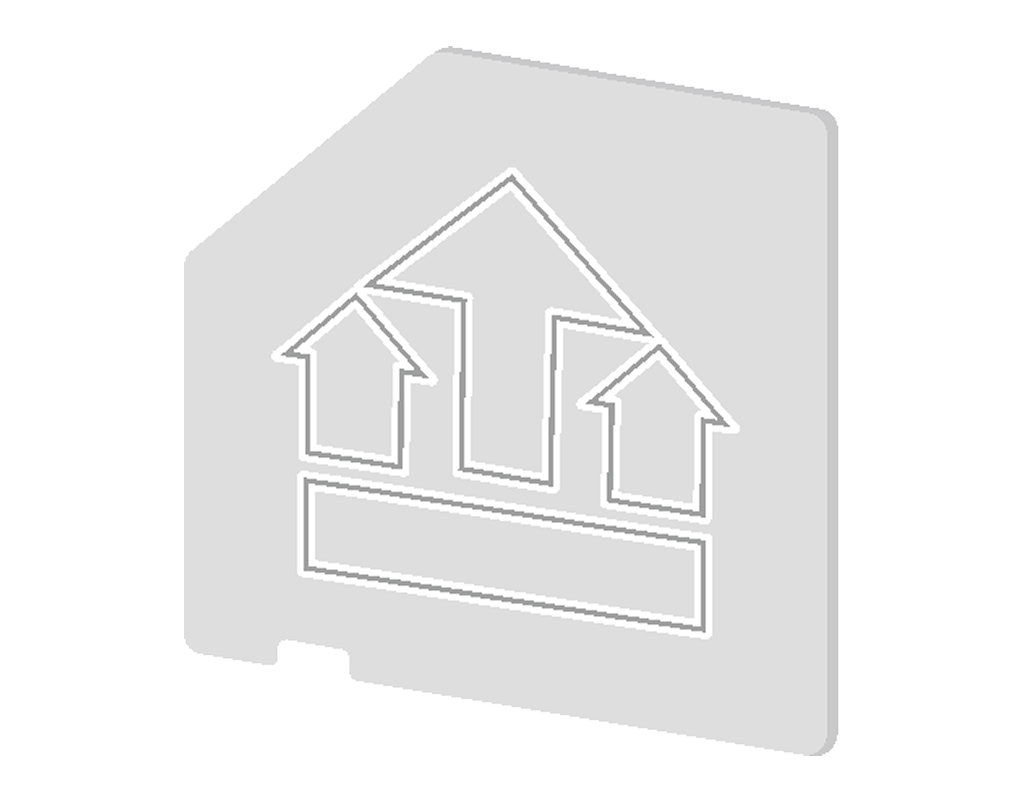

ベース変形カット
取り付ける際の逃がしに

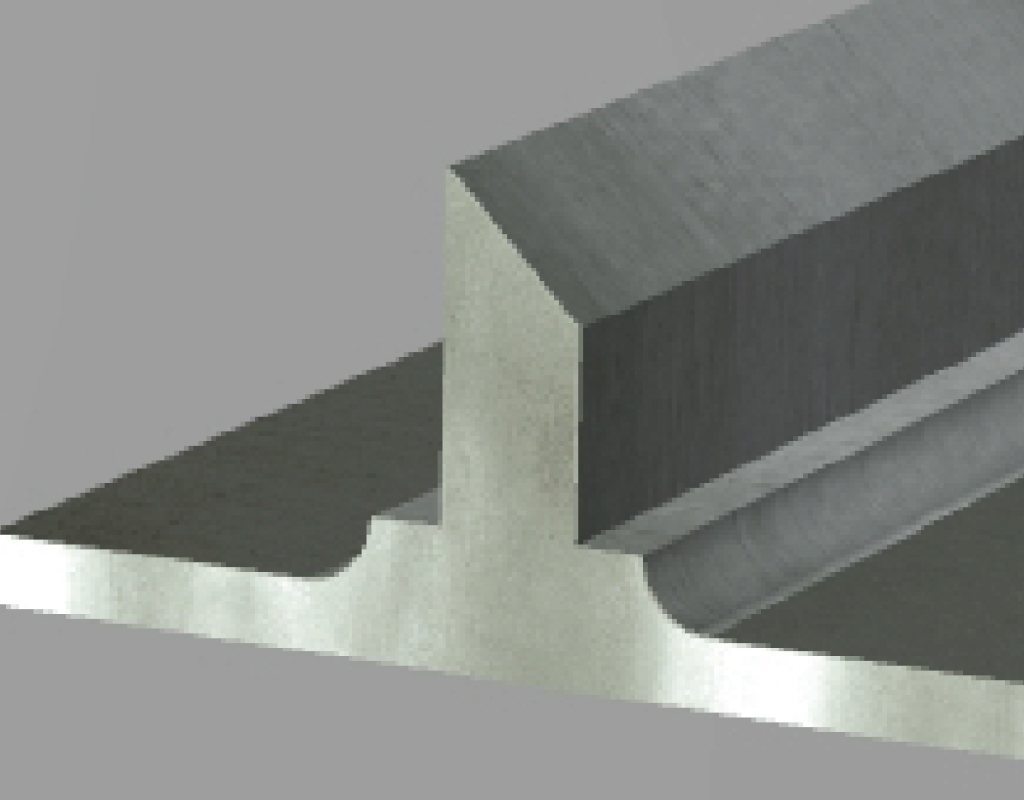

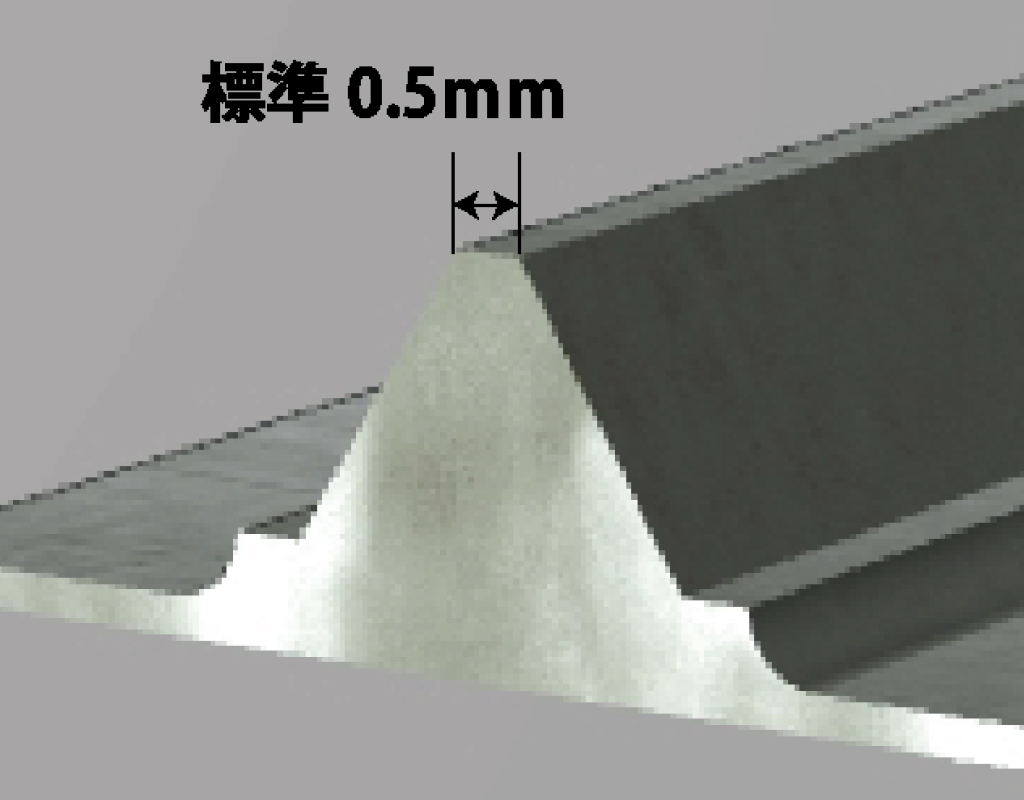

罫線刃
＜標準幅：0.5ｍｍ＞
その他の幅も可能

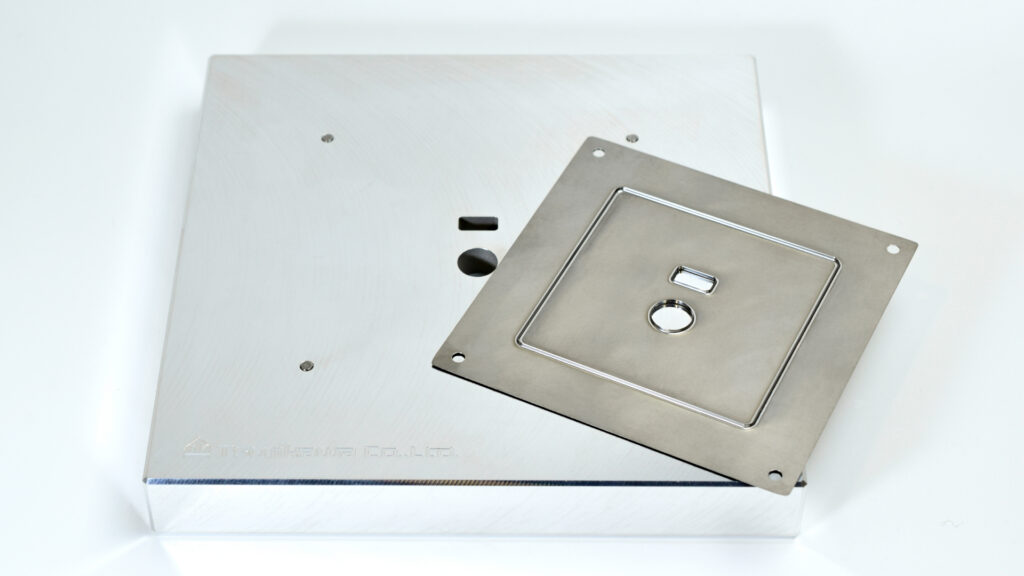

フレキシブルダイ取付ベース
研磨加工により平行度を出したベースは、精度の高いフレキシブルダイと組み合わせて使うのに最適です。ワイヤー加工によるカス抜き穴、位置決めピン加工など様々なご要望にお応えいたします。プレス機への取付を考慮した設計も可能です。その他特殊な加工もぜひご相談ください。
| 最大ベース寸法 | 600×300ｍｍ |
|---|---|
| 材質 | アルミニウム合金、鉄系材料 |
フレキシブルダイ（腐食刃）の
ご相談・お見積りはお気軽にお問い合わせください
フレキシブルダイのカタログです。仕様などを掲載しています。
